Partie second oeuvre, voilà l’électricien ! D’ailleurs quel soulagement lorsque l’on démarre cette partie, on se dit que l’on se rapproche enfin d’un lieu habitable 🙂 Puis celui-ci vous demande un plan, et là on comprend que à nouveau c’est loin d’être simple à la fois techniquement mais également car l’on veut réfléchir à la meilleure configuration et orientation de la décoration intérieure. Par exemple, pour les chambres des enfants, j’ai beaucoup réfléchi à plusieurs configurations en imaginant que je serai loin d’être la seule décisionnaire ! À 3 ans clairement c’est facile puis approchant les 9 ans, je vois bien qu’il faut les laisser libre et plutôt les guider.

La conception d’un plan électrique est une étape essentielle dans la construction ou la rénovation d’un bâtiment. Il s’agit d’un schéma détaillé qui définit l’implantation des équipements électriques (prises, interrupteurs, luminaires) ainsi que le cheminement des circuits et des câblages. Ce guide propose une approche complète pour concevoir un plan électrique fonctionnel, conforme aux normes et adapté aux besoins des utilisateurs.

Objectifs principaux

• Optimisation fonctionnelle : Assurer une distribution optimale de l’électricité pour répondre aux besoins actuels et futurs.
• Conformité réglementaire : Respecter les normes électriques en vigueur, comme la norme NF C 15-100 en France.
• Sécurité des occupants : Réduire les risques d’incendie, de surcharge ou d’électrocution.
• Préparation des travaux : Fournir une référence claire pour les électriciens et autres intervenants.

Avantages d’un plan bien conçu

• Meilleure gestion de l’espace et des équipements.
• Réduction des coûts et des erreurs lors de l’installation.
• Adaptation aux besoins spécifiques des occupants (domotique, zones spécifiques).

Chapitre : Étapes préliminaires

Analyse des besoins

• Identifiez les zones d’utilisation : Cuisine, salle de bain, séjour, bureau, etc.
• Listez les équipements nécessaires : Luminaires, électroménagers, prises spécifiques (TV, téléphone, informatique).
• Tenez compte des besoins futurs : Prévoir des circuits pour des extensions ou des équipements supplémentaires.

Étude des normes

• Normes de sécurité : Respectez les règles de distance pour les prises dans les zones humides (ex. : 60 cm des points d’eau).
• Répartition des circuits : Chaque appareil de forte puissance (four, chauffe-eau) doit avoir son propre circuit.
• Protection des installations : Disjoncteurs, différentiels et mise à la terre doivent être correctement dimensionnés.

Dessin du plan de base

• Représentez le bâtiment à l’échelle.
• Localisez les murs, les ouvertures (portes, fenêtres) et les cloisons.
• Délimitez les zones principales d’activité.

Chapitre : Conception du plan électrique

Localisation des équipements

1. Prises électriques :
   • Une prise tous les 4 m dans les pièces de vie.
   • Minimum de 6 prises dans la cuisine, dont 4 au-dessus du plan de travail.
   • Prises spécialisées pour des équipements comme le four, la machine à laver.
2. Interrupteurs :
   • Placez-les à hauteur standard (1,10 m).
   • Installez des interrupteurs va-et-vient pour les zones de passage.
3. Luminaires :
   • Prévoir un point lumineux central par pièce.
   • Ajouter des éclairages secondaires (spots, lampes d’appoint) selon les besoins.

Organisation des circuits

• Circuit d’éclairage : Puissance limitée à 16 A, pour un maximum de 8 points lumineux par circuit.
• Circuit prises : Maximum de 12 prises par circuit, avec des disjoncteurs de 20 A.
• Circuits spécialisés : Four, lave-linge, chauffe-eau, avec des disjoncteurs adaptés.
• Domotique : Réservez des circuits pour la gestion des équipements connectés.

Traçage des cheminements

• Utilisez des chemins les plus courts pour minimiser la longueur des câbles.
• Évitez les croisements entre circuits et privilégiez les gaines techniques verticales.
• Indiquez la hauteur des boîtes d’encastrement et des câbles.

Chapitre : Protection et sécurité

Tableau électrique

• Centralisez toutes les connexions au tableau électrique.
• Ajoutez des disjoncteurs différentiel 30 mA pour chaque groupe de circuits.
• Prévoyez des emplacements libres pour des ajouts futurs.

Mise à la terre

• Reliez tous les équipements métalliques à une prise de terre.
• Vérifiez la conformité de la résistance de la terre selon les normes locales.

Sécurités spécifiques

• Installez des détecteurs de fumée obligatoires.
• Prévoir un éclairage de secours si nécessaire.

Chapitre : Validation et réalisation

Vérification du plan

• Faites valider votre plan par un professionnel pour assurer sa conformité.
• Simulez l’utilisation quotidienne pour repérer d’éventuels oublis ou optimisations.

Mise en œuvre

• Transmettez le plan final aux électriciens.
• Suivez les travaux pour vérifier la conformité avec le plan.

Tests et mise en service

• Testez chaque circuit pour vérifier la continuité électrique.
• Assurez-vous que tous les équipements fonctionnent correctement.

Conclusion

La conception d’un plan électrique est une tâche exigeante qui combine technicité, précision et anticipation. Un plan bien réalisé garantit non seulement le bon fonctionnement de l’installation, mais aussi la sécurité et le confort des occupants. Faites-vous accompagner par des professionnels si nécessaire pour garantir la conformité et la durabilité de votre projet.

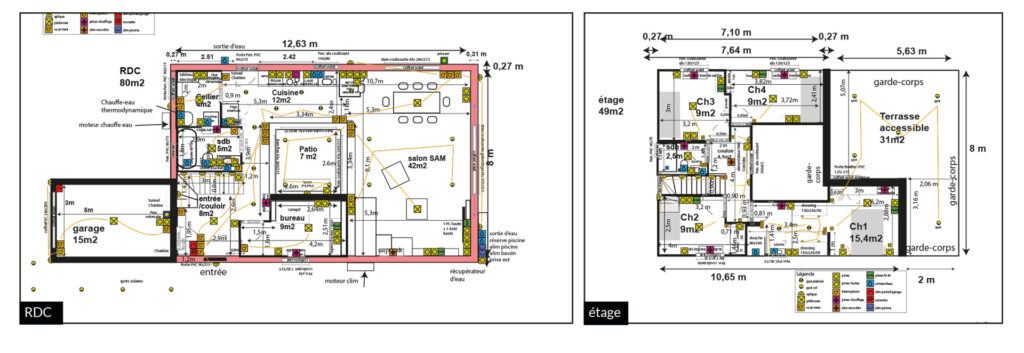

Je vous partage mon plan réalisé sur illustrator. L’électricien était tout à fait ouvert à un plan réalisé soi-même mais m’avait demandé une légende et d’avoir quelques notions d’échelles.

En parallèle afin de convenir au mieux, je l’avais accompagné de nuit pour valider « en vrai » et c’est un sérieux avantage car entre le plan et la réalité des éléments nous sautent aux yeux !
